Przy analogowym przemienniku FM zacznij od aktualnych parametrów podanych przez jego opiekuna. Nie przepisuj ustawień innej stacji tylko dlatego, że działa w tym samym paśmie. Liczby w przykładach pokazują, jak liczyć częstotliwości; do radia wpisuj dane wybranego przemiennika. Nadawać możesz tylko z pozwoleniem radiowym, które Prezes UKE (Urzędu Komunikacji Elektronicznej) wydaje po zdanym egzaminie, i pod własnym znakiem wywoławczym.
Najpierw ustal, co dokładnie się dzieje. Czy po twojej transmisji przemiennik w ogóle reaguje? Czy ktoś odpowiada, ale zgłasza szum albo zniekształcony głos? A może po prostu nikt nie podejmuje rozmowy? Zapisz objaw przed zmianą ustawień. Dzięki temu kolejna próba odpowie na konkretne pytanie.
Gdzie znaleźć dane polskich przemienników?
Zacznij od polskiego serwisu przemienniki.net. Wyszukaj znak wybranego przemiennika i otwórz jego kartę. Znajdziesz tam m.in. częstotliwości TX (nadawania) i RX (odbioru), tryb pracy, sposób aktywacji, tony CTCSS (opisane w punkcie 2) oraz informacje o lokalizacji i statusie. Przykładową kartę możesz obejrzeć dla SR5S w Siedlcach.
Dane są opisane z perspektywy przemiennika: jego TX wpisujesz jako odbiór swojego radia, a RX jako nadawanie. Podobnie „CTCSS Odbiorczy” przemiennika wskazuje ton, który ma wysyłać twoje radio; „CTCSS Nadawczy” dotyczy tonu na jego wyjściu. Sprawdź też uwagi na karcie. Wykaz jest punktem wyjścia – w razie rozbieżności lub braku łączności potwierdź bieżące ustawienia i działanie u opiekuna przemiennika.
1. Sprawdź obie częstotliwości

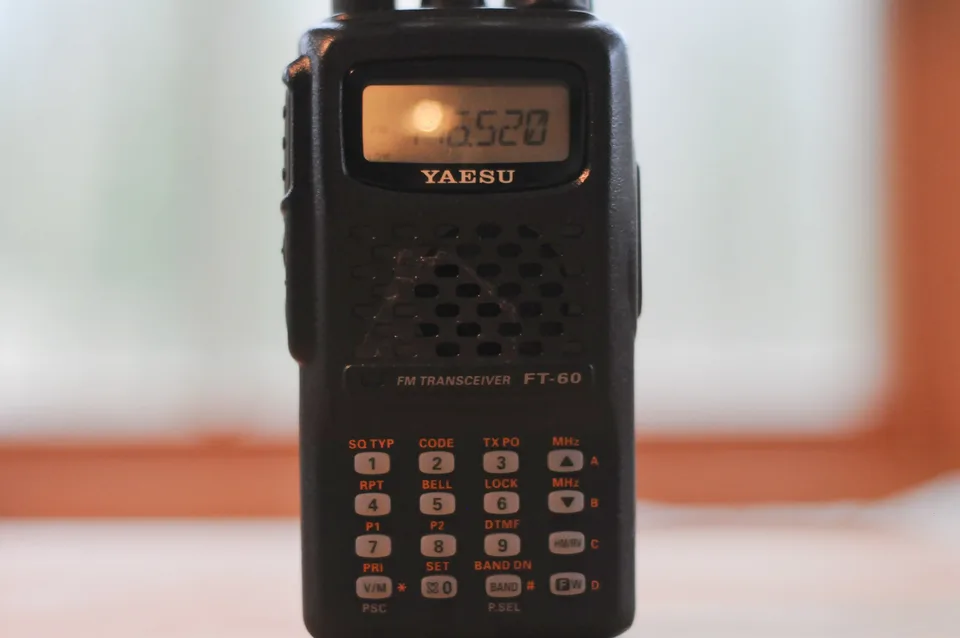

Radio odbiera na częstotliwości wyjściowej przemiennika, a nadaje na jego wejściu. Offset, czyli różnica częstotliwości nadawania i odbioru, musi mieć właściwą wartość oraz znak.
Przykład: odbiór 145,700 MHz i przesunięcie −0,600 MHz oznaczają nadawanie na 145,100 MHz. Samo wpisanie częstotliwości odbioru nie wystarcza. Sprawdź również zapisaną częstotliwość nadawania; sposób jej wyświetlenia znajdziesz w instrukcji radia.
Przy omyłkowym znaku „+” radio próbowałoby nadawać na 146,300 MHz, czyli poza polskim pasmem 2 m (144–146 MHz). Radio w wersji europejskiej zwykle zablokuje wtedy nadawanie, a takie, które na to pozwoli, nadawałoby poza pasmem amatorskim, czego robić nie wolno. Przy wyłączonym przesunięciu radio nadawałoby na 145,700 MHz, czyli na wyjściu przemiennika. W obu przypadkach nadal mogłoby prawidłowo odbierać rozmowy. Dobry odbiór nie potwierdza więc, że radio nadaje na właściwej częstotliwości. Błąd popraw przed próbą nadawania.
Jakie offsety spotkasz na poszczególnych pasmach?
W Polsce dla popularnych przemienników FM punktem wyjścia są poniższe wartości. Offset podajemy z perspektywy twojego radia: znak „−” oznacza, że nadajesz niżej, niż odbierasz. Pierwsze dwa wiersze pokazują typowe ustawienia; trzeci – przykład pracy na mniej popularnym paśmie.
| Pasmo | Offset w radiu użytkownika | Przykład: odbiór → nadawanie |
|---|---|---|
| 2 m, okolice 145 MHz | −0,600 MHz, czyli −600 kHz | 145,700 → 145,100 MHz |
| 70 cm, okolice 439 MHz | −7,600 MHz, czyli −7600 kHz | 439,050 → 431,450 MHz |
| 23 cm, okolice 1298 MHz | Spotykane −28,000 MHz | 1298,700 → 1270,700 MHz |
Takie pary częstotliwości podaje m.in. wykaz stacji Lubelskiego Oddziału Polskiego Związku Krótkofalowców (PZK); przykład dla 23 cm dotyczy SR8LL. Tabela nie zastępuje aktualnych danych wybranego przemiennika i nie obejmuje wszystkich pasm ani rozwiązań spotykanych w innych krajach. Nie zakładaj, że fabryczny automatyczny offset radia będzie właściwy w Polsce.
Jeśli wpisujesz obie częstotliwości oddzielnie, muszą odpowiadać parze z wykazu. Odstęp kanałowy lub krok strojenia, np. 12,5 kHz, to inne ustawienie niż offset.
2. Rozdziel ton nadawany i blokadę odbiornika
Jeśli przemiennik wymaga CTCSS (Continuous Tone Coded Squelch System), włącz nadawanie właściwego tonu, czyli niesłyszalnego w głośniku sygnału o niskiej częstotliwości, wysyłanego razem z głosem. Jego wartość musi odpowiadać ustawieniu wejścia przemiennika.
Blokada tonowa odbiornika to osobna funkcja: przepuszcza dźwięk tylko po odebraniu wybranego tonu. Błędne ustawienie może ukryć odpowiedź. Na czas diagnozy możesz ją wyłączyć, pozostawiając wymagany ton nadawczy.
W instrukcji możesz spotkać określenia „encode” dla nadawania tonu i „decode” dla jego rozpoznawania przy odbiorze. Nie wystarczy więc znaleźć w menu właściwą liczbę: sprawdź, której funkcji dotyczy. Nazwy i oznaczenia na ekranie zależą od modelu radia. Pomylenie ich to częsty błąd: przy samym rozpoznawaniu tonu radio może nie wysyłać go do przemiennika, a do tego wyciszać jego odpowiedzi.
CTCSS, DCS i 1750 Hz – czym się różnią?
Nie każdy przemiennik otwiera się w ten sam sposób. W jego opisie możesz znaleźć:
| Sposób otwierania | Co ustawić lub zrobić |
|---|---|
| CTCSS, nazywany też PL | Włączyć ciągłe nadawanie wskazanego tonu razem z głosem, np. 88,5 Hz |
| DCS (Digital Coded Squelch) | Wybrać wskazany trzycyfrowy numer kodu, np. 023 |
| Ton 1750 Hz | Wysłać krótki ton wywoławczy, jeśli przemiennik tak się otwiera. Przemiennika, który wymaga CTCSS, sam ton 1750 Hz nie otworzy |
| Otwieranie nośną | Wystarczy sama nośna, bez CTCSS i DCS |
Przykładowe częstotliwości CTCSS to 67,0; 77,0; 79,7; 88,5; 94,8; 100,0; 103,5; 118,8; 123,0 i 127,3 Hz. Pełna lista jest dłuższa: przykładowo Kenwood TM-281A/E oferuje 42 tony w zakresie 67,0–254,1 Hz; zestaw zależy od radia.
Ton nie jest przypisany na stałe do pasma: dwa przemienniki na 70 cm mogą wymagać różnych wartości. Wpisuj dokładnie częstotliwość podaną przez operatora. Ton nadawany przez przemiennik może też różnić się od wymaganego na jego wejściu.
Co daje CTCSS i czego nie zapewnia
CTCSS steruje tym, kiedy odbiornik przepuszcza dźwięk do głośnika. Gdy ustawisz odbiorczą blokadę na 88,5 Hz, radio pozostanie wyciszone przy transmisji bez tego tonu lub z innym tonem. Przy przemienniku podobny mechanizm decyduje, które odebrane sygnały mają zostać retransmitowane.
To pomaga ograniczyć słuchanie niechcianych rozmów i przypadkowe otwieranie blokady. Grupy korzystające z jednej częstotliwości mogą ustawić różne tony, aby nie słyszeć wzajemnie wszystkich rozmów. Nadal jednak współdzielą jeden kanał radiowy: ton nie tworzy dodatkowej częstotliwości ani osobnego połączenia.
O CTCSS często mówi się, że ogranicza zakłócenia. To prawda tylko po części. CTCSS może wyciszyć niepożądaną transmisję w głośniku, ale nie usuwa jej sygnału z anteny. Dwie jednoczesne transmisje na tym samym kanale mogą zakłócić odbiór niezależnie od ustawionych tonów. Cisza przy włączonej blokadzie tonowej nie oznacza więc, że kanał jest wolny. Przed nadawaniem sprawdź go z wyłączoną blokadą tonową lub odpowiednią funkcją monitorowania opisaną w instrukcji radia.
CTCSS nie zapewnia prywatności ani szyfrowania (w paśmie amatorskim szyfrowanie jest zresztą zabronione). Osoba w zasięgu, odbierająca tę samą częstotliwość i emisję, może usłyszeć rozmowę po wyłączeniu odbiorczej blokady tonowej. Nie musi znać twojego tonu.
Jak działa DCS?
DCS pełni podobną rolę, lecz zamiast pojedynczego tonu przesyła wraz z głosem powtarzany kod cyfrowy. Odbiornik sprawdza zgodność kodu i dopiero wtedy odblokowuje dźwięk. Przykładowe oznaczenie 023 jest numerem kodu, a nie tonem 23 Hz. Ustawienie DCS nie zamienia analogowej rozmowy FM w cyfrowy głos. Także tutaj nie powstaje prywatny kanał i nie znika ryzyko kolizji.
Jak dobrać ton nadawania i odbioru?
Przy pracy przez przemiennik dobierasz ustawienia do jego wymagań. W bezpośredniej rozmowie dwóch radiotelefonów uzgadniacie wspólną częstotliwość i zgodną sygnalizację: ton lub kod wysyłany przez jedną stronę musi odpowiadać temu, którego oczekuje odbiornik drugiej. Na początek można sprawdzić bezpośrednią łączność bez blokad tonowych, a dopiero potem je włączyć.
Poniższe konfiguracje są hipotetycznymi przykładami. „Wyłączona blokada tonowa” nie oznacza konieczności wyłączenia zwykłej blokady szumów.
| Sytuacja | Ustawienie nadawania w twoim radiu | Ustawienie odbioru w twoim radiu |
|---|---|---|
| Przemiennik wymaga 88,5 Hz na wejściu, a na wyjściu nie nadaje tonu | CTCSS 88,5 Hz | Blokada tonowa wyłączona |
| Przemiennik wymaga 88,5 Hz na wejściu, a na wyjściu nadaje 123,0 Hz | CTCSS 88,5 Hz | Opcjonalnie blokada CTCSS 123,0 Hz, jeśli radio obsługuje osobne wartości |
| Dwa radia pracują bezpośrednio i mają słyszeć się przez blokadę 88,5 Hz | CTCSS 88,5 Hz w obu radiach | CTCSS 88,5 Hz w obu radiach |
Nie kopiuj tonu odbiorczego automatycznie do nadawania. Przy przemienniku sprawdź osobno wymagania wejścia i sygnalizację wyjścia; gdy nie znasz tonu wyjściowego, pozostaw odbiorczą blokadę tonową wyłączoną. W ten sposób nie ukryjesz odpowiedzi przez przypadkowo wybraną wartość.
3. Nie zamykaj odbiornika zbyt mocno
Squelch, czyli blokada szumów, może odcinać słabsze sygnały. Obniż jej próg i sprawdź odbiór ponownie. To ustawienie wpływa na to, co słyszysz – nie poprawia sygnału wysyłanego do przemiennika.
4. Sprawdź miejsce i antenę
Dobra słyszalność przemiennika nie gwarantuje, że twój sygnał dociera do niego równie dobrze. Znaczenie ma także położenie anteny; próba z wnętrza samochodu może wypaść inaczej niż z anteną na jego dachu. Zanim zwiększysz moc, sprawdź warunki pracy swojej stacji.
UWAGA: nie wchodź z radiem na dachy, maszty ani inne konstrukcje i trzymaj się z dala od linii energetycznych – grozi to upadkiem lub porażeniem. Wyższe piętro, wzniesienie albo otwarty teren wystarczą.
Z ręcznym radiem spróbuj z bezpiecznego, bardziej odsłoniętego albo wyżej położonego miejsca. Zachowaj te same ustawienia, aby porównać wpływ lokalizacji. Na VHF (m.in. w paśmie 2 m) wysokość stanowiska i lepsza antena wyraźnie zwiększają zasięg, bo poprawiają zarówno nadawanie, jak i odbiór. Nie gwarantują jednak łączności z dowolnego wzgórza. Wynik sprawdź w rozmowie z drugim operatorem; sam wskaźnik siły odbieranego sygnału tego nie pokaże.
5. Wykonaj krótką próbę z głosem
Najpierw posłuchaj, czy kanał jest wolny. Następnie podaj własny znak i poproś o krótki raport słyszalności. Unikaj wielokrotnego naciskania przycisku nadawania (PTT) bez rozmowy. W sieciach połączonych stosuj zasady operatora. Przykładowo ogólnopolska sieć FM-LINK wymaga wąskiej dewiacji (NFM, ±2,5 kHz) i opisuje sposób otwierania sieci. Dewiacja to zakres zmian częstotliwości przy modulacji głosem.
Przykładowe wywołanie może brzmieć: „Tu [własny znak], próba łączności przez przemiennik. Czy ktoś może podać raport?”. Zwolnij przycisk nadawania i zostaw czas na odpowiedź. Poproś o opis: czy głos jest zrozumiały, zaszumiony, cichy albo zniekształcony? Taki raport daje więcej informacji do dalszej diagnozy niż samo „słychać”.
W FM-LINK, gdy sieć jest zamknięta, zacznij mówić dopiero sekundę po naciśnięciu PTT; krótsze naciśnięcie otwiera tylko lokalny przemiennik. Inne przemienniki i sieci mogą mieć własne reguły. Jeżeli rozmówca zgłasza zniekształcenia, sprawdź, czy radio pracuje w trybie wymaganym przez operatora: FM (szerokim) albo NFM (wąskim). Samo zwiększenie mocy nie skoryguje niewłaściwej dewiacji.
Brak odpowiedzi nadal nie dowodzi usterki: ktoś może słuchać, lecz nie mieć możliwości odpowiedzi. Umówiona próba z drugim operatorem pomoże ocenić efekt zmian. Zmieniaj po jednym ustawieniu, aby wiedzieć, co pomogło.
Od czego zacząć przy konkretnym objawie
| Objaw | Pierwsze sprawdzenie |
|---|---|
| Słyszysz rozmowy, lecz nie uzyskujesz potwierdzenia wejścia | Częstotliwość nadawania, znak i wartość offsetu oraz nadawany CTCSS |
| Po włączeniu blokady tonowej odbiornik milknie | Czy przemiennik nadaje ton oczekiwany przez odbiornik |
| Rozmówca zgłasza silny szum | Porównanie próby z innego miejsca i warunków pracy anteny |
| Głos jest zniekształcony | Zgodność FM/NFM z wymaganiami operatora |
| Nikt nie odpowiada na wywołanie | Umówiona próba z drugim operatorem przed uznaniem radia za uszkodzone |
Tabela podpowiada tylko, od czego zacząć. Zanotuj częstotliwości, ustawienie tonu, miejsce próby i otrzymany raport. Jeśli problem pozostanie, z tym zestawem informacji łatwiej poprosisz o pomoc opiekuna przemiennika lub kolegę z klubu.

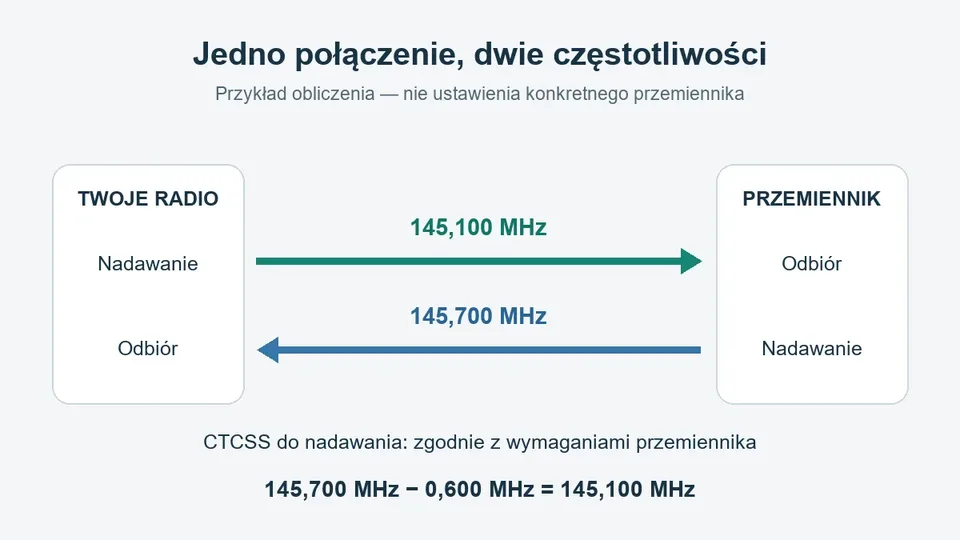

Schemat częstotliwości
Artykuł powstał na podstawie poradników ARRL (amerykańskiego związku krótkofalowców) i amerykańskiej sieci przemienników WIN System, instrukcji radiotelefonu Kenwood TM-281A/E, zasad sieci FM-LINK oraz wykazów przemienników Lubelskiego Oddziału PZK i serwisu przemienniki.net.
