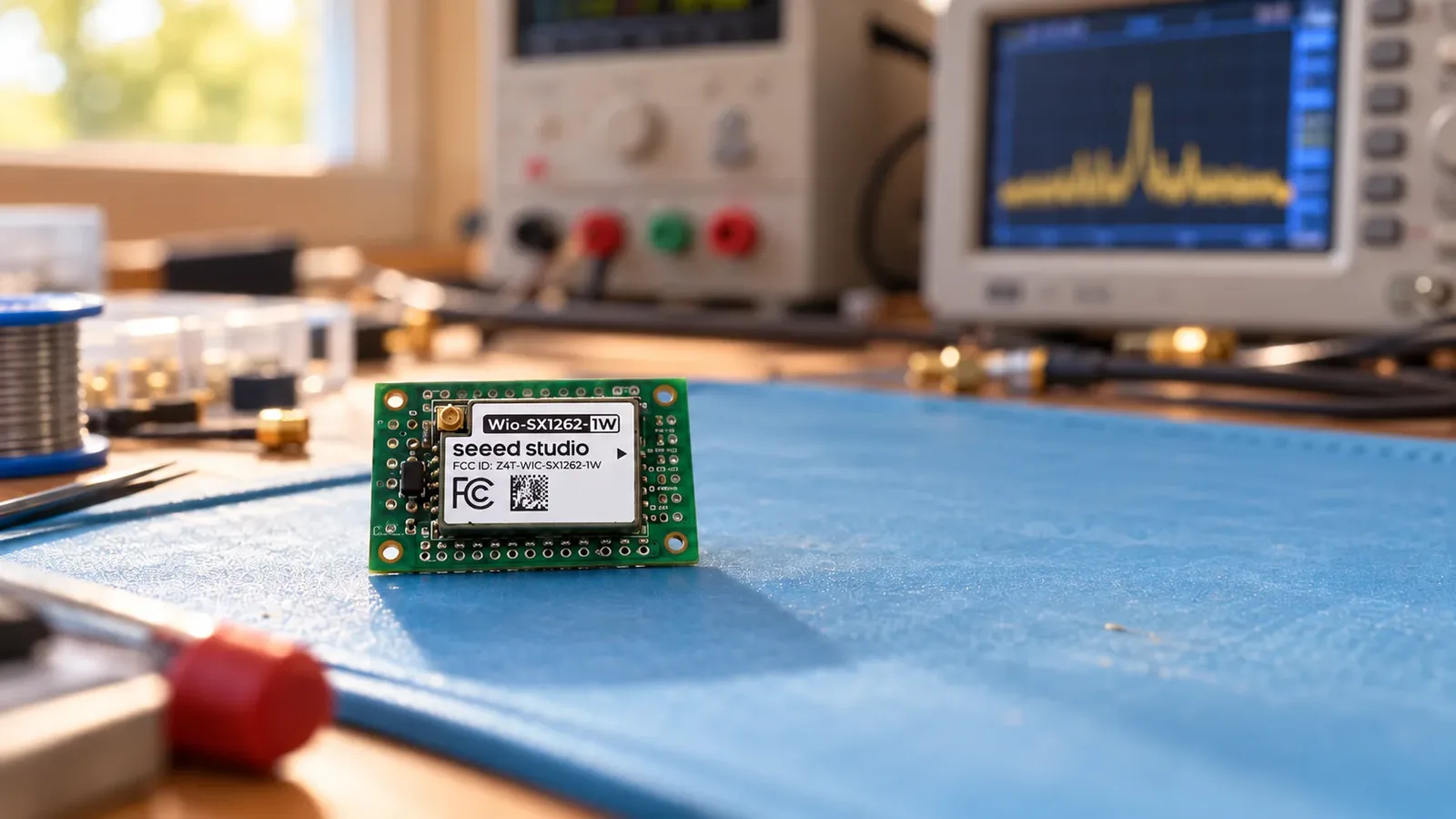

Standardowy Wio-SX1262 nadaje z mocą do 22 dBm, czyli około 160 mW. Wersja 1 W daje na wyjściu około sześć razy więcej, a nadal jest małym elementem do wlutowania w płytkę drukowaną.

Układ radiowy i wzmacniacz

Sercem modułu jest Semtech SX1262, popularny układ radiowy LoRa. Wersja 1 W ma dodatkowo moduł toru radiowego (ang. front-end) Skyworks SKY66122-11, w którym są wzmacniacz mocy nadajnika i wzmacniacz sygnału odbieranego. Dzięki niemu moc nadawania sięga 30 dBm i da się ją ustawić w zakresie 7,5–30 dBm.

Czułość odbiornika wynosi typowo −137 dBm przy SF12 i szerokości kanału 125 kHz. Czułość mówi, jak słaby sygnał moduł jeszcze odbierze: im liczba bardziej ujemna, tym lepiej. SF12 (ang. spreading factor) to najwolniejsze i najbardziej odporne na zakłócenia ustawienie modulacji LoRa.

Najważniejsze parametry

  • pasmo 902–928 MHz,
  • zasilanie 3,3–5 V,
  • generator kwarcowy z kompensacją temperatury (TCXO), który trzyma częstotliwość także przy zmianach temperatury; zasila go wyprowadzenie DIO3 układu SX1262,
  • sterowanie przez magistralę SPI oraz linie DIO1, BUSY i RST, a wyprowadzenie VDET pozwala odczytać moc wyjściową,
  • 13 wyprowadzeń do montażu powierzchniowego (SMT), wymiary 16 × 25 × 3 mm,
  • miniaturowe złącze antenowe IPEX o impedancji 50 Ω; osobna wersja z oznaczeniem -N ma zamiast złącza pole lutownicze do toru antenowego,
  • zakres temperatur pracy od −40 do 85 °C,
  • dostawa na taśmie (ang. tape reel), do automatycznego montażu.

Pobór prądu

Przy pełnych 30 dBm typowy pobór prądu to 1500 mA przy zasilaniu 3,3 V albo 960 mA przy 5 V. W odbiorze moduł bierze 25 mA (3,3 V) lub 20 mA (5 V), a w uśpieniu 13 µA (3,3 V) lub 62 µA (5 V). Stabilizator i akumulator muszą więc wytrzymać skoki prądu rzędu półtora ampera. W wersji -N, bez złącza, ścieżkę do anteny na płytce trzeba zaprojektować jako linię o impedancji 50 Ω.

Moduł nie jest gotowym urządzeniem. Potrzebny jest osobny mikrokontroler z oprogramowaniem, zasilanie i antena – w opakowaniu jest tylko sam moduł.

Pasmo, które nie pasuje do Europy

Wio-SX1262-1W jest opisany wyłącznie dla pasma 902–928 MHz, a sprzedawca zaznacza wprost, że to nie jest moduł na europejskie 868 MHz. Zakres 902–928 MHz to w Ameryce Północnej pasmo ISM, z którego korzystają urządzenia bez osobnej licencji. W Europie część tego zakresu zajmuje telefonia komórkowa w paśmie 900 MHz. Sam SKY66122-11 obsługuje też 863–870 MHz, ale Seeed nie podaje, jak moduł zachowuje się poza pasmem 902–928 MHz. W opisie sklepu jest też zastrzeżenie, że moc 1 W nie oznacza dowolności: częstotliwość, moc, antena i czas nadawania muszą być zgodne z lokalnymi przepisami.

W Polsce i w całej UE sieci LoRa pracują w paśmie 868 MHz. Bez pozwolenia obowiązuje tam zwykle limit 25 mW e.r.p. przy 0,1–1% czasu nadawania, a w podpaśmie 869,4–869,65 MHz, z którego korzystają europejskie ustawienia MeshCore i Meshtastic, 500 mW e.r.p. przy 10%. Skrót e.r.p. oznacza moc wypromieniowaną przez antenę, czyli moc na złączu powiększoną o zysk anteny. Pełny 1 W przekracza więc nawet wyższy limit. W paśmie 902–928 MHz urządzenia LoRa nie mogą w Polsce nadawać.

W Polsce ta wersja nadaje się więc głównie do eksperymentów w ekranowanym stanowisku pomiarowym albo jako baza płytek przeznaczonych na rynek amerykański. Mocne radia LoRa są też w wersjach na 868 MHz, np. RAK13302 z tym samym wzmacniaczem, który opisujemy w artykule „WisMesh High Power Booster Starter Kit i trzy warianty GAT562 30S”. Tam również moc trzeba zmniejszyć do limitu.

Zastosowania i dokumentacja

Moduł jest przeznaczony do rolnictwa (czujniki rozmieszczone na polach i sterowniki nawadniania), odczytu liczników z piwnic, studzienek i szafek technicznych, telemetrii przemysłowej tam, gdzie konstrukcje i maszyny tłumią sygnał, oraz do czujników zasilanych z baterii na odległych stanowiskach. Nadaje się też do prototypów własnych płytek drukowanych: do pobrania są karta katalogowa, biblioteki do programów KiCad i Altium oraz model 3D.

Seeed Studio sprzedaje moduł za 9,90 USD, a sklep OpenELAB za 13,60 € z VAT (ceny z 20 października 2026).

Artykuł powstał na podstawie strony produktu Seeed Studio, opisu w sklepie OpenELAB i strony układu SKY66122-11 firmy Skyworks.
