Na mapie dwa punkty mogą wyglądać na bliskie. Dopiero przekrój terenu pokazuje, że pomiędzy nimi wyrasta grzbiet, który psuje cały plan. MeshPeaks rysuje taki przekrój w przeglądarce, bez instalowania programu. Narzędzie do planowania połączeń LoRa w sieciach MeshCore i Meshtastic zbudował autor kanału IterationX i udostępnia je za darmo.
W filmie z 19 lipca 2026 roku pokazuje jego ówczesną wersję. Opis uzupełniliśmy o interfejs i pomoc aplikacji w wersji 2.14.1, sprawdzone 2 października 2026 roku. Opisujemy możliwości programu; jego prognoz nie sprawdzaliśmy w terenie.
Nadajnik P1 i punkt P2
Zabawa zaczyna się od punktu P1, czyli planowanego miejsca nadajnika. Drugi punkt, P2, pozwala obejrzeć przekrój terenu pomiędzy lokalizacjami. Wysokość anteny podaje się nad gruntem, a program sam pokazuje, ile to daje metrów nad poziomem morza. Można więc sprawdzić, jak zmienia się sytuacja po podniesieniu anteny albo przesunięciu jej w inne miejsce.
Na przykład: rozważasz dach domu i pobliskie wzniesienie. Tryb porównania pozwala zestawić obszary widoczności z dwóch pozycji. Funkcja wyszukiwania najwyższego punktu pomaga znaleźć terenowego kandydata w wybranym promieniu. Najwyższe miejsce nie musi jednak być dostępne do montażu; mapa nie rozstrzygnie kwestii dojścia, zgody właściciela czy zasilania.
Widoczność, krzywizna Ziemi i strefa Fresnela
MeshPeaks oblicza obszar widoczności wokół P1. Zielone cieniowanie pokazuje miejsca z bezpośrednią widocznością według przyjętego modelu, a procent pokrycia opisuje udział takiego obszaru. Nie jest to procent skutecznie dostarczonych wiadomości.
Profil między punktami uwzględnia również krzywiznę Ziemi i strefę Fresnela – przestrzeń wokół prostej łączącej anteny, której przesłonięcie może pogorszyć warunki radiowe. Pokazywana pierwsza strefa jest liczona dla 868 MHz, a program zaznacza na pomarańczowo odcinki, na których teren wchodzi w 60% jej promienia. Samo to, że cienka linia nadawca–odbiornik omija wzgórze, nie zamyka więc oceny połączenia.
LiDAR czy model powierzchni
W wersji 2.14.1 można przełączać dane terenu. Tryb LiDAR (dane z laserowego skanowania terenu) jest włączony domyślnie tam, gdzie są dostępne dane krajowe, i przedstawia grunt bez roślinności. Pomaga dokładniej ocenić ukształtowanie ziemi, ale nie uwzględnia tłumienia sygnału przez las.
Po wyłączeniu tego trybu narzędzie korzysta z globalnego modelu powierzchni (Copernicus DEM), który obejmuje korony drzew i budynki. Las i zabudowa wyglądają w nim jak wzniesienia, więc wynik bywa bardziej pesymistyczny. Żaden z tych modeli nie opisuje otoczenia w pełni, dlatego warto sprawdzić oba i obejrzeć miejsce na żywo.
Repeatery MeshCore na mapie
Program potrafi wczytać pobliskie repeatery MeshCore z map.meshcore.io. Kolory znaczników pomagają ocenić ich widoczność z planowanego punktu. Trzeba jednak zwrócić uwagę na zakładaną wysokość anten repeaterów: wynik korzysta z wartości ustawionej w narzędziu. Zielony znacznik nie potwierdza, że urządzenie jest teraz dostępne i odpowie na wiadomość.

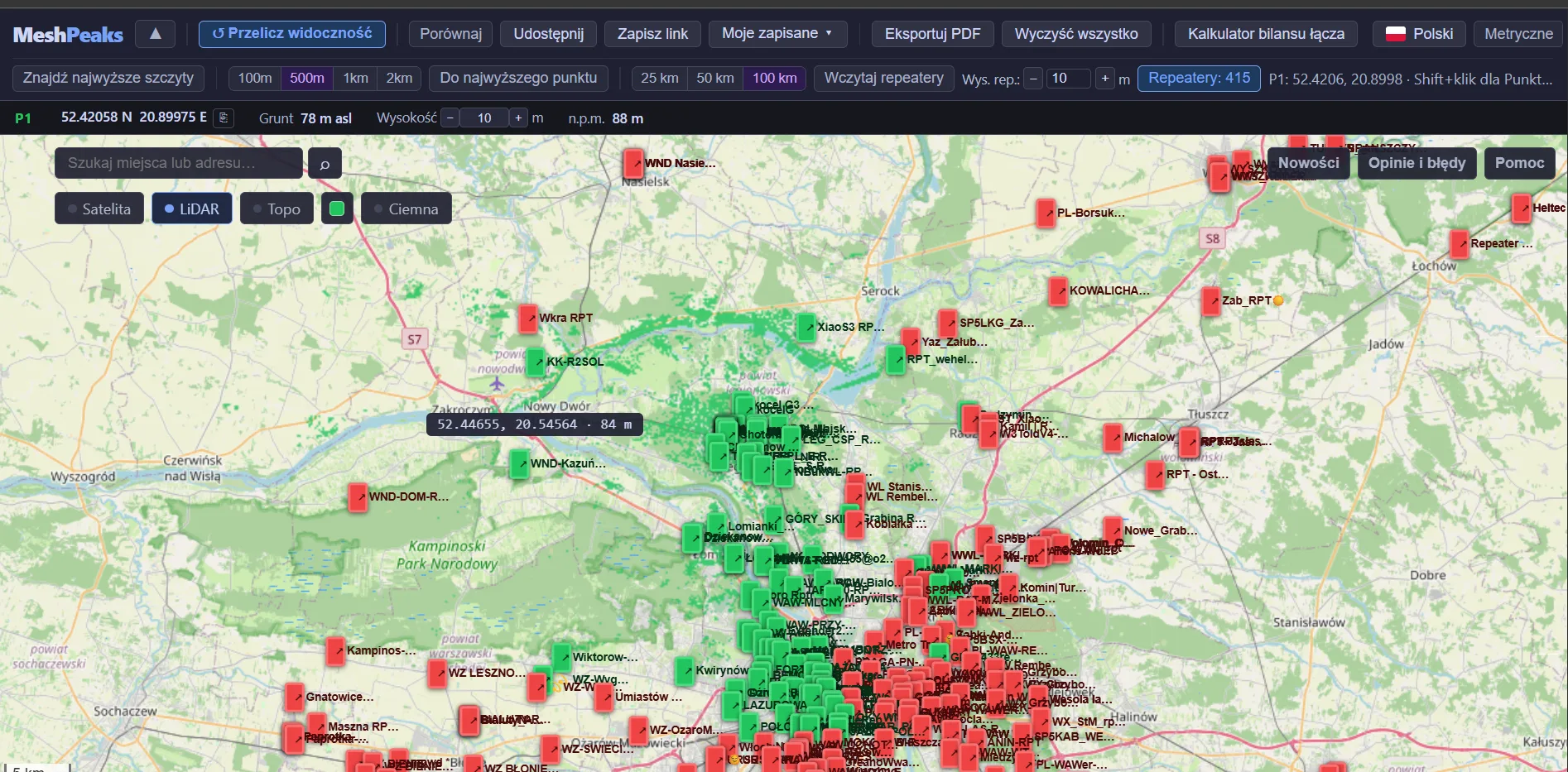

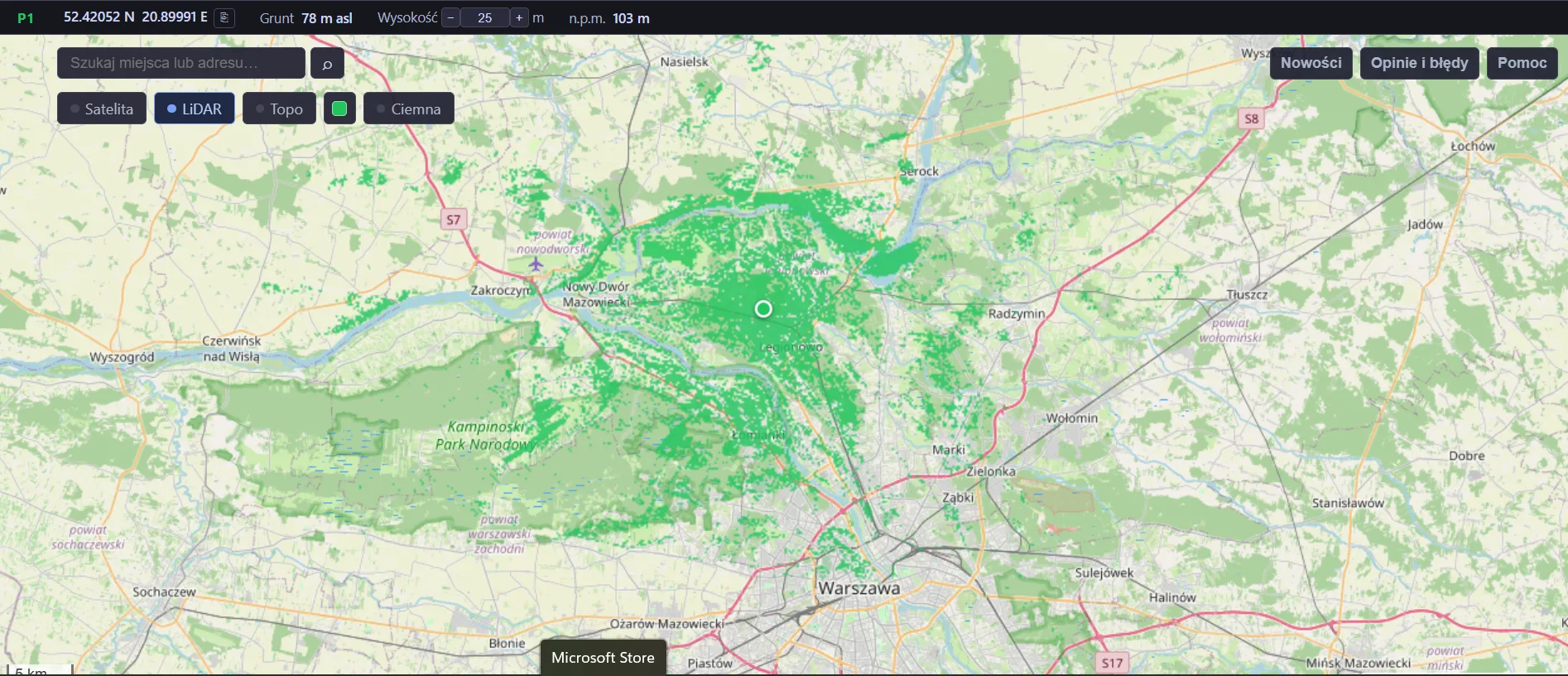

Na naszych zrzutach widać przykład z okolic Legionowa. Na pierwszym zrzucie antena w punkcie P1 znajduje się 25 m nad gruntem, czyli 103 m n.p.m. Na drugim ustawiono 10 m nad gruntem, czyli 88 m n.p.m., i włączono znaczniki repeaterów MeshCore. Dla ich anten także przyjęto 10 m nad gruntem. Licznik 415 to liczba wczytanych repeaterów; nie mówi, z iloma z nich uda się połączyć.
Bilans łącza: moc, antena i przewód
Kalkulator bilansu łącza pozwala oszacować zapas sygnału między dwoma punktami. Oferuje presety MeshCore i Meshtastic oraz przykładowe konfiguracje sprzętu: typowy moduł z układem radiowym SX1262 (22 dBm), WisMesh High Power Booster Starter Kit (30 dBm) i urządzenia ręczne z krótką lub dłuższą anteną. Można zmienić moc nadawania, zysk anteny i tłumienie przewodu osobno dla obu końców połączenia. Dostępne są też ustawienia anten ćwierćfalowych, dipoli, anten dookólnych i kierunkowych Yagi. Ułatwia to porównanie wariantów sprzętu, ale pozostaje obliczeniem opartym na założeniach, które trzeba sprawdzić w terenie.
Część presetów ma większą moc, niż wolno wypromieniować w Polsce. W UE i w Polsce w podzakresie 869,4–869,65 MHz, w którym działają europejskie ustawienia MeshCore i Meshtastic, limit wynosi 500 mW e.r.p. przy 10% czasu nadawania, a na pozostałych kanałach 868 MHz zwykle 25 mW e.r.p. Limit obejmuje zysk anteny. Kalkulator sam ostrzega, gdy ustawienia mogą przekroczyć limit UE. Ile z 1 W wolno wykorzystać, opisujemy w tekście o WisMesh High Power Booster Starter Kit.
Plan można udostępnić linkiem lub wyeksportować do PDF. Link zapisuje współrzędne P1 i P2, więc udostępniając plan domowej anteny, pokazuje się też jej dokładne położenie. Jest też polski interfejs i obsługa na telefonie, więc wybraną lokalizację łatwo omówić z inną osobą przed wyjazdem.
UWAGA: montaż na dachu, maszcie albo drzewie to praca na wysokości. Grozi upadkiem, a w pobliżu linii energetycznych także porażeniem. Nie wchodź na wysokość sam, używaj zabezpieczenia przed upadkiem i trzymaj antenę z dala od przewodów elektrycznych.
MeshPeaks przydaje się przede wszystkim do zawężenia wyboru. Zamiast montować radio w pierwszym wygodnym miejscu, można wybrać dwa obiecujące punkty, sprawdzić przeszkody i pojechać na próbę. Dopiero wymiana wiadomości w terenie pokaże, jak plan sprawdza się z konkretnymi antenami, ustawieniami i otoczeniem.
Artykuł powstał na podstawie filmu „MeshPeaks Just Got a Big Update | MeshCore & Meshtastic Planning Tool” z kanału IterationX oraz pomocy aplikacji MeshPeaks 2.14.1.
Aktualizacja 14.10.2026: ujednolicono nazwy produktów z nazewnictwem producentów.
