MASN, czyli Mesh Autonomous Solar Node, to otwarta płytka drukowana Daniela P. Costasa do budowy solarnego węzła Meshtastic. Porządkuje połączenia między gotowymi modułami: płytką NiceNano z mikrokontrolerem nRF52840, radiem LoRa, ładowarką CN3791 ze śledzeniem punktu mocy maksymalnej (MPPT) i akumulatorem litowo-jonowym.
Dokumentacja autora opisuje pracę z Meshtastic. Zastosowanie płytki z innym oprogramowaniem wymaga sprawdzenia obsługi sprzętu i przypisania wyprowadzeń.
Dlaczego powrót słońca czasem nie wystarcza

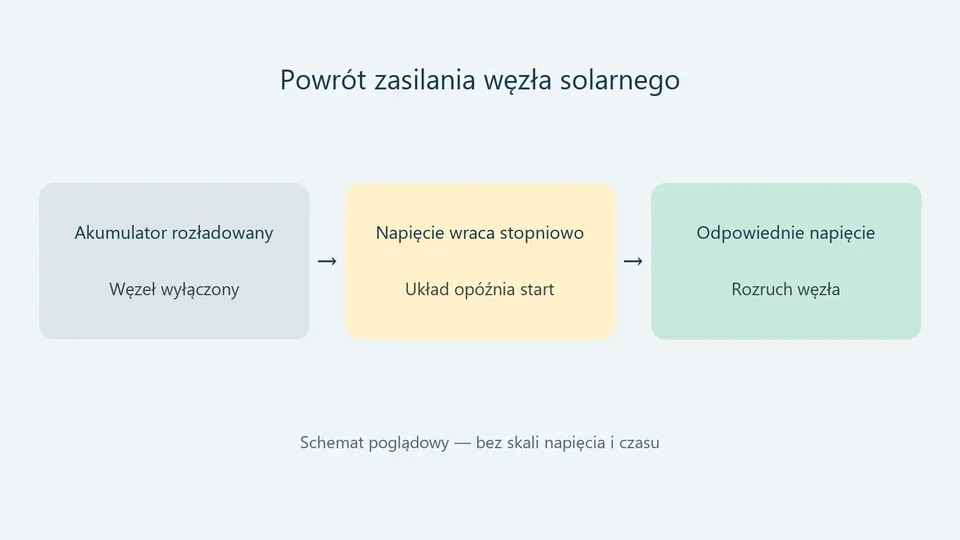

Autor projektu opisał problem występujący po wyczerpaniu akumulatora. Wbudowany w akumulator układ zabezpieczający BMS (Battery Management System) odłączał wtedy zasilanie. Później panel zaczynał dostarczać energię, lecz napięcie rosło stopniowo. Mikrokontroler próbował wystartować zbyt wcześnie i potrafił pozostać w stanie wymagającym ręcznego resetu.
W V2.0 nadzorca napięcia MCP1321 firmy Microchip trzyma węzeł odłączony i opóźnia uruchomienie do chwili, gdy zasilanie osiągnie odpowiedni poziom. Ta zmiana ma ograniczyć sytuacje, w których trzeba dotrzeć do odległego węzła tylko po to, by go ponownie włączyć.
V1 czy V2.0: co zmienia się przy budowie
| Element porównania | MASN V1 | MASN V2.0 |
|---|---|---|
| Montaż płytki | Tylko elementy przewlekane (THT), z nóżkami przechodzącymi przez otwory | Dodatkowo siedem elementów SMD lutowanych na powierzchni: rezystory i kondensator w obudowach 1206 oraz dwa układy w obudowach SOT-23 |
| Nadzór rozruchu | Brak | Nadzorca napięcia MCP1321 |
| Odczyt baterii | Brak na liście węzłów; napięcia mierzy INA3221 w telemetrii | Dzielnik napięcia, odczyt na liście węzłów Meshtastic |
| Dla kogo | Pierwsza konstrukcja i nauka lutowania | Osoba potrafiąca lutować SMD lub zamawiająca ich montaż; węzły w trudno dostępnych miejscach |
Obie generacje mają warianty dla modułów Waveshare Core1262 oraz HT-RA62. Przed zamówieniem trzeba dobrać pliki płytki do posiadanego radia. W repozytorium MASN są schematy i pliki produkcyjne, a dla V2 także zestawienia części oraz ich rozmieszczenia. Autor zaznacza, że przy zamawianiu montażu drobne elementy V2 mają znaleźć się na spodniej stronie płytki.
Pierwsza wersja już pozwalała obserwować zasilanie: moduł INA3221 mierzy napięcia i prądy w trzech miejscach, obejmujących węzeł, wyjście ładowarki i panel. Towarzyszy mu czujnik BME280. Nowy odczyt baterii ułatwia sprawdzenie jej stanu bezpośrednio na zwykłej liście urządzeń w aplikacji. Żeby działał, w ustawieniach zasilania trzeba podać współczynnik dzielnika napięcia (w aplikacji: ADC Multiplier Override). Oprogramowanie wgrywa się tak samo jak w V1: w instalatorze Meshtastic wybiera się płytkę „NRF52 Pro-micro DIY”.
Co sprawdzono i od czego zacząć
Opis V2.0, zaktualizowany 28 sierpnia 2026, wymienia próby z zasilaczem laboratoryjnym: odcięcie zasilania, stopniowy wzrost napięcia i ponowny rozruch. Nie podaje statystyki wielomiesięcznej pracy ani wyników zimowej eksploatacji. To omówienie konstrukcji i testów autora, bez własnego testu RadioMesh.
Pod opisem V2.0 jeden z czytelników zwrócił uwagę, że płytka nie blokuje ładowania akumulatora w temperaturze poniżej zera, a takie ładowanie szkodzi ogniwom litowo-jonowym. Autor potwierdził to w odpowiedzi. Jako obejście zaproponował zewnętrzne odcinanie panelu przez układ z termistorem NTC, a blokadę może dodać w kolejnej rewizji. Przy węźle, który ma zimować na zewnątrz, trzeba to uwzględnić.
Przy pierwszej budowie V1 nadal ma sens ze względu na łatwiejszy montaż. Przy wyborze V2 warto zacząć od schematu właściwego wariantu i sprawdzić możliwość polutowania drobnych elementów. Autor udostępnia projekty płytek na licencji CERN-OHL-S v2; dokumentacja obejmuje też adapter obudowy do druku 3D.
UWAGA: instrukcja MASN ostrzega przed jednoczesnym zasilaniem przez USB i z akumulatora lub panelu – grozi to uszkodzeniem portu komputera. Przed uruchomieniem trzeba też sprawdzić miernikiem polaryzację i podłączyć antenę: włączenie węzła bez niej może trwale uszkodzić moduł radiowy. Akumulator musi mieć wbudowany układ BMS, a ogniwa nie mogą być uszkodzone ani spuchnięte.
Przed budową sięgnij do instrukcji pierwszego MASN oraz opisu zmian V2.0. Artykuł powstał na podstawie tych materiałów Daniela P. Costasa i repozytorium projektu.
