Repeater, czyli węzeł, który przekazuje dalej pakiety innych użytkowników, pomaga tam, gdzie radia nie słyszą się bezpośrednio. Z panelem słonecznym można go postawić z dala od gniazdka. Zimą pojawia się jednak pytanie, ile wytrzyma po kilku pochmurnych dniach.

Z czego zbudowano repeater

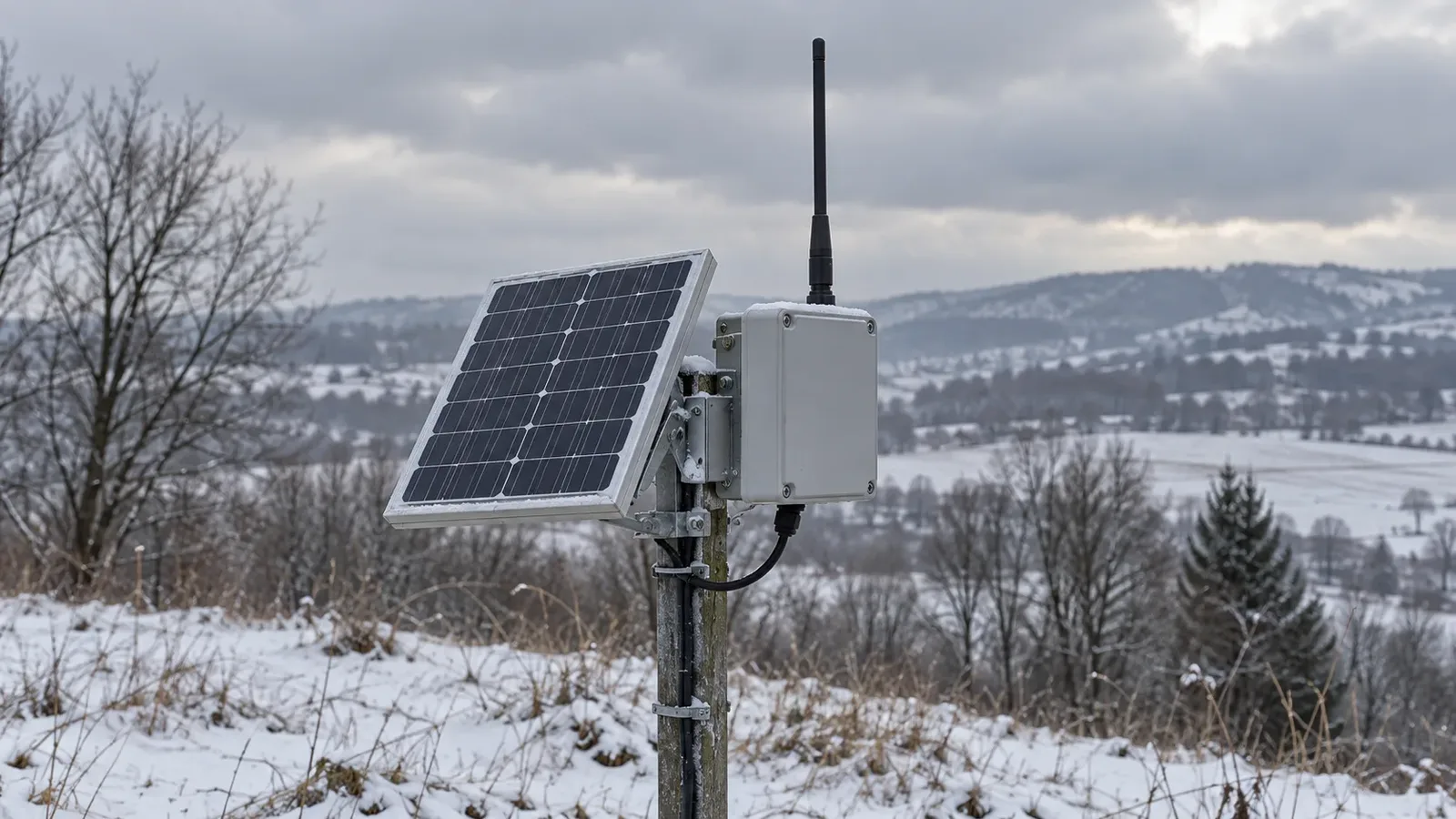

Do bydgoskiej sieci MeshCore dołączył kolejny repeater, tym razem dla Czyżkówka. Sławek SQ2HCZ opisał go 18 stycznia 2026 roku na stronie klubu SP2PUT. Zbudowano go na płytce Seeed Studio XIAO nRF52 WIO, czyli zestawie mikrokontrolera XIAO nRF52840 z modułem LoRa Wio-SX1262. Zasila ją ogniwo 18650 o pojemności 2500 mAh, ładowane przez moduł TP4056 z panelu słonecznego 5 W o napięciu 5–6 V. Antenę pionową o zysku około 4–5 dB ze złączem N podłączono przez filtr pasmowy. Całość mieści się w obudowie ABS o wymiarach 118 × 78 × 56 mm.

Panel podłączono do ładowarki bezpośrednio, bez przetwornicy obniżającej napięcie. Chodziło o pozbycie się możliwego źródła zakłóceń i sprawdzenie, czy TP4056 poradzi sobie z tym panelem. W pełnym słońcu, 18 stycznia o 13:00, panel dawał 7,45 V pod obciążeniem ładowarki, a jego prąd zwarcia wyniósł 0,7 A.

Płytka w tym egzemplarzu miała uszkodzony stabilizator napięcia. Zasila ją więc osobny stabilizator scalony, podłączony prosto do pinu 3,3 V. Przez tę przeróbkę repeater nie podaje napięcia akumulatora. Sprawna płytka takiej naprawy nie potrzebuje.

Siedem dni na mrozie

Etap próby Co zanotowano
Start w temperaturze pokojowej Akumulator 4,111 V
Po około 24 godzinach na zewnątrz 4,07 V; średnio około −7 °C, panel skierowany na północny zachód
Koniec próby 7 dni pracy; ostatnie 3 dni pochmurne, nocą mróz od −10 do −12 °C

Obok, także na zewnątrz, pracował drugi, testowy repeater bez panelu. Wpis nie podaje, jak długo wytrzymał, ani dlaczego repeater dla Czyżkówka po siedmiu dniach przestał działać. Nie da się więc policzyć, ile pracy dołożył panel. Wiadomo tylko, ile wytrzymał cały zestaw w tych warunkach.

Znaczenie mogło mieć ustawienie panelu. Zimą słońce wędruje nisko nad południowym horyzontem, więc panel skierowany na północny zachód dostaje głównie światło rozproszone.

Ładowarka TP4056 i akumulator na mrozie

UWAGA: ogniwa litowo-jonowe można ładować tylko w zakresie temperatur podanym przez producenta, zwykle dopiero powyżej 0 °C. Ładowanie na mrozie trwale uszkadza ogniwo i zwiększa ryzyko zwarcia w jego wnętrzu. Zestaw, który ma pracować zimą, musi więc mieć blokadę ładowania poza tym zakresem. To, że radio działa na mrozie, nie znaczy, że akumulator można wtedy bezpiecznie ładować.

TP4056 to liniowa ładowarka jednego ogniwa litowo-jonowego. Nota producenta przewiduje kontrolę temperatury ogniwa: do wejścia TEMP podłącza się termistor NTC, czyli czujnik, którego opór maleje wraz ze wzrostem temperatury. Gdy ogniwo jest za zimne albo za ciepłe, ładowarka wstrzymuje ładowanie. Tę funkcję wyłącza się, zwierając wejście TEMP z masą. Sam napis TP4056 na module nie mówi więc, czy ochrona temperaturowa działa. Trzeba sprawdzić, co jest podłączone do wejścia TEMP.

Układ chroni też sam siebie: gdy się przegrzeje, zmniejsza prąd ładowania. Ta ochrona mierzy jednak temperaturę samego układu i o ogniwie nic nie wie. Ma to znaczenie przy zasilaniu prosto z panelu. TP4056 zaprojektowano do zasilania z USB, czyli z 5 V, a jako ładowarka liniowa nadwyżkę napięcia zamienia w ciepło. Nota dopuszcza na wejściu od 4 do 8 V. Zmierzone w Bydgoszczy 7,45 V mieści się w tym zakresie, ale jest blisko górnej granicy. Bez obciążenia, na przykład gdy ogniwo jest już naładowane, napięcie panelu rośnie. Przed podłączeniem trzeba je zmierzyć w pełnym słońcu, bez obciążenia.

Jak sprawdzić, ile daje panel

Do uczciwego porównania potrzebne są dwa podobne zestawy, które różnią się tylko panelem. W obu warto zapisywać temperaturę ogniwa, energię z panelu, pobór prądu radia i przyczynę wyłączenia. Wtedy widać, ile energii zestaw miał na starcie w akumulatorze, a ile dostał w ciągu dnia ze słońca. Dwa odczyty napięcia takiego bilansu nie zastąpią.

W praktyce liczy się jedno: czy po nocy i kilku pochmurnych dniach akumulator znów się doładowuje. Od odpowiedzi zależy, czy zmienić ustawienie panelu, wziąć większy akumulator, czy ograniczyć pobór prądu.

Artykuł powstał na podstawie wpisu „MeshCore dla Czyżkówka” Sławka SQ2HCZ na stronie klubu SP2PUT. Redakcja RadioMesh.pl tej próby nie powtarzała.
