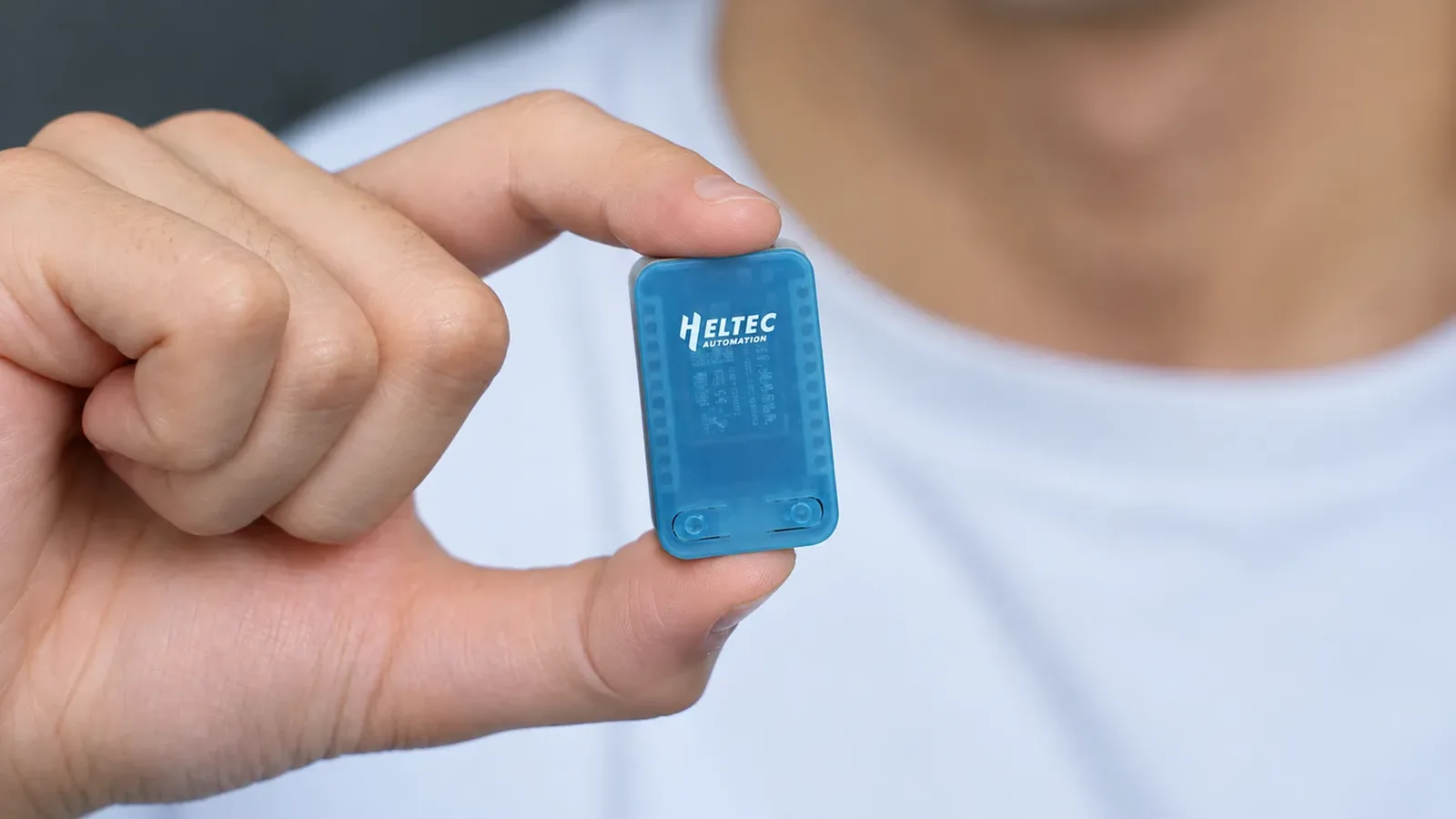

RadioCore to konstrukcja pośrednia między gołym modułem radiowym a płytką deweloperską, czyli gotową płytką do budowania prototypów. Ma gniazdo USB-C, przyciski i dostrojony tor radiowy z gniazdem anteny, a całość siedzi w plastikowej obudowie. Może działać samodzielnie albo jako moduł wpięty we własne urządzenie. Heltec Automation pokazał go 13 października 2026 w filmie na swoim kanale.
Trzy mikrokontrolery, dwa rodzaje radia
RadioCore występuje w trzech wersjach, które różnią się mikrokontrolerem (MCU), czyli głównym układem płytki:
- RC32 – ESP32-S3 z Wi-Fi i Bluetooth 5, 16 MB pamięci flash i 8 MB PSRAM,
- RC52 – nRF52840 z Bluetooth 5, układ nastawiony na mały pobór prądu,
- RCC6 – ESP32-C6 z Wi-Fi i Bluetooth 5.
Do tego wybiera się radio. Wersje z końcówką -62 mają układ LoRa Semtech SX1262, ten sam co m.in. Heltec V3, i moc nadawania 21 dBm (ok. 125 mW). Do Polski trzeba zamówić wariant na pasmo 863–870 MHz. Drugi, 902–928 MHz, jest przeznaczony m.in. dla USA i w Polsce nie wolno go używać. RC32 można też kupić z Wi-Fi HaLow (RC32-68), czyli odmianą Wi-Fi pracującą poniżej 1 GHz: wolniejszą od zwykłego Wi-Fi, ale o większym zasięgu. RC32 i RCC6 są też w wersji bez dodatkowego radia.
Mniej lutowania
Lutowanie przy montażu i przeróbkach kosztuje czas i niesie ryzyko: zimne luty albo zwarcia cyną. Wielokrotne wylutowywanie i lutowanie może też uszkodzić płytkę rozwojową. RadioCore ma dwa nowe sposoby łączenia, które mają to ograniczyć.
Złącze płytka–płytka
Na pokładzie jest złącze B2B (board-to-board) o dużej gęstości styków. Służy do podłączania akcesoriów albo do wbudowania RadioCore we własną płytkę PCB. Przy zmianach w konfiguracji sprzętu nie trzeba lutować od nowa, a sam moduł można wymienić, np. na wersję z innym pasmem, bez przeprojektowywania reszty urządzenia. Wokół złącza Heltec przygotował rozszerzenia, między innymi z serwomechanizmem, przekaźnikiem i czujnikiem wilgotności gleby.
Gniazda na piny
Wzdłuż dłuższych krawędzi biegną dwa rzędy po 10 styków w rastrze 2,54 mm, takim jak w płytce stykowej. Gniazda żeńskie są wbudowane w ramkę obudowy, więc piny wpina się i wypina bezpośrednio, od przodu albo od tyłu. Pomysł można sprawdzić od razu, a akcesoria łatwo wymienić. Kto woli, może styki zwyczajnie przylutować.
Rozmiar i zasilanie
Moduł ma 40,1 × 23,8 mm, a razem z wystającymi pinami 12,5 mm grubości. Waży około 8 g. Zasila się go przez USB-C (5 V) albo z akumulatora litowo-jonowego podłączonego do pinu VBAT. Sama płytka nie ma gniazda na akumulator. Daje je dopiero płytka rozszerzeń RD02G, dołączana do wersji z kompletem akcesoriów. Antenę LoRa podłącza się przez miniaturowe złącze IPEX, a w tym komplecie jest też przejściówka na popularne złącze SMA.
Meshtastic i MeshCore
Heltec podaje zgodność z Meshtastic, MeshCore, Reticulum i Home Assistant. Płytki programuje się w Arduino i PlatformIO, a wersje z ESP32 także w ESP-IDF i MicroPythonie. W samym firmware sieci mesh stan na 19 października 2026 jest taki:
- Meshtastic ma gotowe firmware dla RC32, RC52 i RCC6 od wersji 2.8.0, która na razie jest wydaniem testowym (alfa). Co sprawdzić przed przejściem na nią, opisaliśmy w artykule „Meshtastic 2.8 Alpha: co sprawdzić przed migracją węzła”.
- MeshCore obsługuje na razie tylko RC32. Firmware repeatera, serwera pokoju i companiona (wersji, która łączy się z aplikacją w telefonie) jest w oficjalnych wydaniach od 1.17.0, także w obecnym MeshCore 1.18. Obsługa RC52 i RCC6 czeka w zgłoszeniach do projektu, które nie zostały jeszcze przyjęte.
Akcesoria

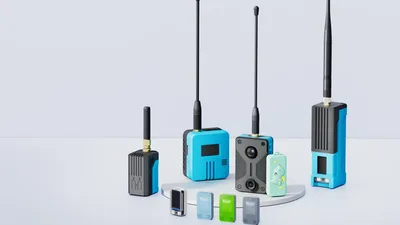

Do RadioCore Heltec przygotował płytki rozszerzeń i gotowe zestawy:
- RD01 – obudowa z druku 3D z koszykiem na akumulator 18650 i trzema złączami na czujniki, pomyślana m.in. pod Home Assistant. Czujniki (np. światła, lotnych związków organicznych, tlenku węgla, metanu) kupuje się osobno. Z Meshtastic i MeshCore producent jej nie poleca, bo piny czujników kolidują z tymi, których używa firmware;
- RDC1 – mały przenośny węzeł LoRa w silikonowej obudowie, z anteną na płytce i bez akumulatora. Zasila go dołączona smycz z kablem USB-C, którą podłącza się do telefonu albo ładowarki;
- GA01 – węzeł do sieci mesh z ekranem 1,08 cala, odbiornikiem nawigacji satelitarnej (GNSS, Quectel L76K), 9-osiowym czujnikiem ruchu, brzęczykiem, akumulatorem 1800 mAh i przyciskiem-pokrętłem. Obudowa jest drukowana zwykłą metodą FDM albo spiekaniem. Ta druga jest wytrzymalsza i ma gładszą powierzchnię;
- GB01 – prostszy węzeł z GNSS i akumulatorem 18350 wlutowanym na stałe.
RDC1, GA01 i GB01 współpracują z wersjami RC32 i RC52 z LoRa. Heltec pokazał też przykładowy system monitorowania roślin zbudowany na RadioCore.
Ceny i wybór wersji
W sklepie Heltec sama płytka kosztuje od 8,90 USD (RCC6 bez dodatkowego radia) do 27,90 USD, zależnie od wersji i kompletu akcesoriów. RDC1 kosztuje 20,90 USD, GB01 27,90 USD, a GA01 od 36,90 USD (ceny ze strony producenta z 19 października 2026).
Przy tylu wariantach łatwo się pogubić. Heltec przygotował stronę MQB, na której składa się konfigurację i od razu ogląda jej wnętrze w trójwymiarowym podglądzie: od złączy, przez MCU i moduł radiowy, po akcesoria. Wszystkie wersje i akcesoria zebrano też na stronie serii:
Artykuł powstał na podstawie filmu „Heltec RadioCore: Small Board, More Possibilities” z kanału Heltec Automation oraz kart katalogowych i stron produktów Heltec.
